产品介绍:

UTM-30LX-EW 2D激光扫描测距产品拥有30m, 270°测量范围,IP67防护等级可用于户外安装,DC12V输入,25ms扫描时间。

  UXM-30LX-EW 2D激光扫描测距产品拥有30m(10%反射率), 190°测量范围,可以用于直接测量黑色物体,如煤炭,黑色轿车等。可用于户外安装,DC10-30V输入,50ms扫描时间。

  EW系列产品专门针对户外移动载体的导航和避障而设计,拥有三次回波,IP67防护等级,Ethernet输出。可以在雾、雨等恶劣环境下工作。

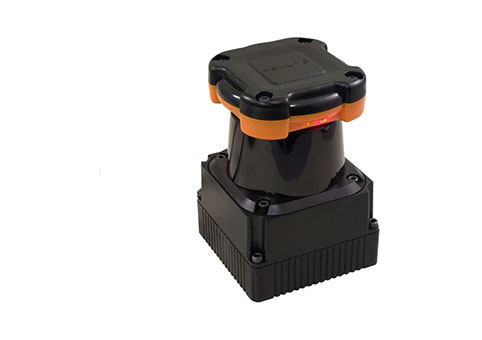

 hokuyo30ew



技术参数:

UTM-30LX-EW , 2D激光扫描测距

UXM-30LX-EW, 2D激光扫描测距

电源

12VDC±10%
(消耗电流:Max:1A,典型:0.7A)

10-30VDC
(消耗电流:Max:1.5A,典型:0.7A)

激光光源

半导体激光二极管 (λ=905nm),



激光安全等级 1(FDA)



测量距离

0.1 to 30m (White Kent Sheet)
最大60m, 270°

0.1 to 30m(10%反射率),
最大100m, 190°

精度

0.1 to 10m:±30mm; 10 to 30m:±50mm

小于3000Lux: 0.1-10m, ±50mm
小于100000Lux: 0.1-30m, ±100mm

角度分辨率

0.25° (360°/1,440 steps)



扫描时间

25msec/scan

50msec/scan

噪音

< 25dB



接口

Ethernet 100BASE-TX



同步输出

NPN开集电极

N-ch open-drain

指令系统

专用指令 SCIP Ver.2.2



回波次数

3次回波



防护等级

IP67



接口

电源和同步输出



Ethernet 100BASE-TX, TCP/IP



环境温湿度

-10 to +50 degrees C, < 85%RH(无凝露)



振动

双振幅1.5mm 10 to 55Hz, 每轴2个小时



冲击

196m/s2, 10次, X, Y, Z方向



尺寸

124mm×126mm×150mm

62mm×62mm×87.5mm

重量

约210g

约800g

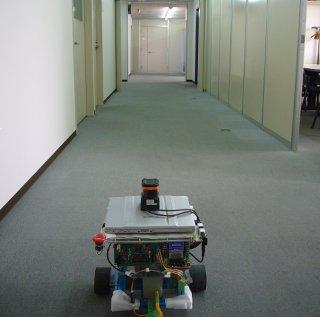

产品应用:

hokoyu 30 corridor_picture
