VibraQuest是一个综合的数据采集和分析解决方案包,主要用于诊断旋转/往复机械故障,结构动力学分析,声信号分析。软件包括专有的先进的信号处理算法,专为在动力传动系统部件如齿轮箱,轴承和转子裂纹故障诊断。它集成了与XLRotor和MEScope解决噪声和振动问题,从实验设计到最后的解决方案。VibraQuest

噪声和振动解决方案:

噪声和振动测量和分析越来越多地用于提高产品质量监控与故障诊断旋转/往复运动的机械性能,设计更高效的结构和产品,以及改善我们的生活质量。为了使软件功能更强大,这个过程中,必须进行广泛而深入的研究。大多数目前市场上的套装软件并没有提供各个阶段所需的完整的解决方案。通常情况下,这些阶段包括:

  • 项目定义和实验设计
  • 数据采集
  • 数据处理和分析
  • 建立预测模型
  • 可行解决方案和策略研究
  • 生成报告

SpectraQuest的VibraQuest从设计实验方案开始,创建一个实验方案并加以实施。收集有效的数据,并进行深入的分析。VibraQuest还提供了一些工具来快速检查测试变量的影响,以揭示故障根源,并为制定解决方案建立有效的预测模型。最后,分析结果可以用来创建不同格式的报告,并导出与其他工程师共享。

特点和优点:

  • 价位合理的多通道数据采集,分析和建模系统。
  • 包括噪音和振动问题的一整套全过程的解决方案。
  • 具有时域和频谱分析,统计分析,旋转/往复式机械故障诊断,异步电动机电流特征分析(MCSA),阶次分析,超长时间数据记录,模态测试,和声信号分析。
  • 自动数据缩减,分析和建模,以发现故障的根源。
  • 直接将数据输出到ME’scope的建模和模态分析。
  • 快速和容易操作的简单直观的用户界面。
  • 特征频率计算和显示功能,便于对旋转机械和异步电机进行快速的故障诊断。
  • 超过30个内置模板来组织和记录测试的实验设计。
  • 使用ME’scope实时分析操作系统变形图形(ODS)。
  • 构建预测模型,以揭示的故障根源。
  • 项目和用户管理简单。
  • 兼容传感器的非线性行为。

实验设计和项目管理:

具有良好的组织是合乎逻辑的解决问题的关键。重要的是要记录的项目详细。如果不这样做,有一种倾向,造成信息的丢失,重复以前的努力,和误解的结果。SpectraQuest里的VibraQuest已经开发出心中的科学测试和配置,鼓励你通过一步一步的安装程序,在一个有组织的和彻底的方式对待每一个项目或测试。易于使用的向导将引导您通过实验在您的项目模板来定义变量和参数测试。您可以创建自己的模板或使用我们的30 +内置的模板为不同的结构和旋转机械的研究实验。整个测试自动化的分析和发展预测模式,可以保存和使用。

  • 保留重要信息,帮助消除错误。
  • 内置模板允许你预先存储的参数为特定的任务。
  • 参数帮助组织测试,并简化了进一步的自动化分析。
  • 组织测试,保证一致性,节省了时间。

数据采集​​和分析的组织在一个中央控制面板。从这个画面进行深入的分析,您可以访问任何项目或文件。您也可以编辑数据采集板和测试参数的设置。VibraQuest可以承载多个用户,由管理员管理。每个用户都有一个文件夹来保存项目,每个项目可以有许多单独的测试和分析报告。管理员可以查看,添加,删除,更改用户的设置,例如密码和文件路径。管理员还可以修改一些系统设置,如传感器数据库。


数据采集:

进入一个新的测试设置需要相当长的时间。VibraQuest允许保存设置,在未来的测试项目,以便快速检索。精确的数据采集过程费时费力,在大多数振动研究。VibraQuest使用一个简单的一步一步的向导来定义数据采集参数。原始数据始终保存以供将来参考和分析。时间和频谱的功能也可以进行实时分析。

数据采集​​包括四个步骤:

  • 选择项目,并指定参数。
  • 定义的测量环境。
  • 定义收购参数。
  • 采集,审核,并保存数据。
专业DAQ设置:

  • 稳态测试
  • 锤/冲击测试
  • 加速度计校准
  • 测试订单分跟踪和start-up/coast的管理下来
  • 时间同步平均
  • 到一个文件中的数据流
  • 内部信号的产生,以验证分析功能和系统操作
获取,查看和保存:
VibraQuest是专为快速的数据采集,审查和存储。您可以同时审查结果,并保存到一个文件中,可以导出到许多不同的格式。
传感器与的单位:
VibraQuest允许您设置传感器可用于在数据收集。大量的传感器和单位为方便编程,你可以添加你自己的传感器。你甚至可以使用我们的多项式曲线拟合程序定义一个非线性的灵敏度曲线。公制和英制单位。



数据分析:

项目经常涉及到大量的数据,必须进行相当详细的检查,以得出结论。大多数频谱分析仪提供了分析的工具,但未能提供了一种方法,以协助绘制有意义的结论。具体而言,无数的变量集的手动比较是非常耗费时间的,overwhelming.Trends不能很容易地看到通过个别检验,波形和频谱。总之,数学模型与数据相关的开发,而无需下载到不同的专有软件。VibraQuest克服这一障碍,使其成为一个功能强大的解决方案的工具。的整体方法如下:

  • 快速浏览一下数据,并编制相应的分析方法。
  • 应用此方法来分析数据自动选定的组。
  • 重复相同的程序使用不同的参数,进行深入的分析。
  • 来自各组的信息可用于观察趋势和发展模式。
时域分析
时域图显示的原始数据。一个完整的屏幕上的数据往往是难以理解的。放大显示详细信息。图形有多种选择,包括缩放,不断变化的尺度和移动图形。其特点包括:

  • 波形回放和分析选定的数据集。
  • 详细的统计分析,包括最小/最大,平均,RMS,方差,偏度,峰度。
  • 无限的波形之间的比较分析。
  • 无限数据集之间的比较分析(通道)。
  • 波形功率和相关的功能。
  • 高级光标识别与故障集的峰值。
频域分析:
FT可施加到单独的数据块,或平均。从块到块中的数据可以被显示看到变化。您可以选择线性,对数或dB的幅度尺度。各种载体,总结和差异,包括RMS,和指数的平均值是。任何通道都可以作为传递函数分析的参考。有9个窗口选项可提高数据分析。检查结果不同的光谱分辨率,可以调整大小的数据块。



DynamiSignal分析:

VibraQuest提供的结构性问题进行了全面的动态信号分析工具,旋转机械分析,感应电机的分析,和一般的噪声和振动解决方案。数据可以分析为102.4 K光谱线的ulltra高分辨率。使用时间同步平均技术,可以进行深入的分析。旋转机械,可以使用内置的故障频率计算器分析
的结果可以显示在一个多种方式:一个,两个,四个,八个图形格式。的三维可视化是一个全面的瀑布。广泛的的cursoring能力都还可以,其中包括两个活动的delta值和真正的动态谐波和边带游标的游标。数据可以被视为使用的极坐标图,该图选择的订单的谐波的幅度和相位角。数据块可以被选择来显示过渡,和缓慢辊补偿是可用于平衡和其他应用程序的
所有的数据块是可用于分析。用户可以查看和删除任何离岛数据块。可以执行的任何数据块(s)平均计算。广泛的平均是可用的,数据可以被显示在线性,对数,和dB尺度。从不同的文件中的数据可以比较详细的分析和趋势。
VibraQuest提供了必要的工具,信息提取和数据解释。综合分析面板,为您提供了完全的自由和方便的参数选择,游标操作和数据处理。您可以选择任何通道或数据块送入所需的功能。多图或图表,可以用来比较不同的文件中,通道或数据块之间。

分析功能:

  • 自功率谱
  • 互功率谱
  • 功率谱密度
  • 振幅谱密度
  • 频率响应
  • 脉冲响应
  • 相干性
  • Bode图
  • 极坐标图
  • 九齐阴谋
  • 轨迹图
  • 瀑布图
统计功能:

  • 意味着
  • RMS
  • 标准偏差
  • 方差
  • 中位数
  • 模式
  • 偏度
  • 协方差
  • 相关
  • MSE

传统的数字信号处理是根据上等距频谱。实际信号的表示是容易出错。这些错误可能会扭曲的频率和时域数据。在机械分析或模态测试,它经常需要的信号来估计真实的频谱内容。这几乎是不可能采样准确的表示一个真正的信号中存在的频率。我们已经开发了一种特有的算法来确定精确的信号的振幅和频率。此过程使您能够执行更准确的故障诊断和自然频率estimationation的。

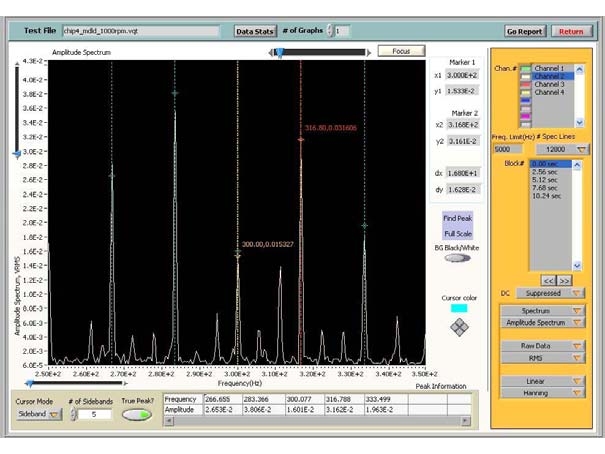

VibraQuest深入的数据分析提供了多种的游标。可用的游标包括:单人,双人,三角洲,谐波和边带。您可以应用一个真正的峰值估计算法的任何的谱峰。这是特别有用的谐波和边带分析。在VibraQuest中,你可以显示30谐波和边带游标。的频率和振幅都显示在一个表中,可以导出到MS Excel报告生成的值。
锤获得结构的动态参数,如共振频率,模态测试是一个重要的工具。为了准确地提取这些参数,重要的是要获得可靠的数据,锤试验。你必须要小心,约双锤,阻尼指数窗锤通道和过载。VibraQuest提供的工具设置,并自动检测这些参数。您可以拒绝的双重打击,而平均锤试验结果的数据。


声学分析:

该模块是一个简单但功能强大的工具来分析声音信号。它包括线性,A,B,C加权选项的完整和分数倍频功能。它也提供了能力来衡量的声级。您可以结合不同的声级测量,并同时使用它们。数据可以在三种不同的模式:线性,指数,峰值平均。指数平均支​​持慢,快,冲动,和用户定义的用于跟踪不同的声音不同的声学信号的压力和时间的模式。分数倍频程分析是一种广泛使用的技术,用于分析音频与声频信号。有许多选项可供选择带宽和滤波器,滤波器的稳定时间,平均为深入分析。ANSI和IEC标准,可用于倍频程分析。结果可以显示在一个多种方式。

特点与优势:

  • 完整,1/3,1/6,1/12,或1/24倍频程频谱
  • A-,B-,C-或平权
  • 可选的显示带
  • 可选的平均模式的线性,指数,平等信任,峰值保持
  • 带功率表
  • 简单,成本有效的声学分析功能
  • 相关的声学信号的振动问题



报告:

VibraQuest提供了一个内置的功能来创建定制的报告和出口的各种程序,如Microsoft Word,Excel和HTML格式。可以创建报告,同时分析数据,以节省时间和保持连续性的分析。可将报告保存,以备将来参考。此功能可用于所有模块VibraQuest。

 VibraQuest有两种类型:精简版和专业版。VibraQuest精简版提供的所有功能,基本的数据采集和分析,,而VibraQuest Pro添加了脉冲数据采集和额外的,更先进的数据分析功能。

VibraQuest精简版:

  • 多通道数据采集和分析系统。
  • 强大的信号处理和数据演示的时域波形,FFT频谱,频率响应功能。
  • 汉宁,顶部平坦,凯泽 – 贝塞尔窗函数
  • 线性,对数或dB刻度。
  • 幅度,相位,真实的,还是虚构的FRF。
  • 活动游标与增量值。
  • 数据统计(平均数,中位数,RMS,偏差,方差,相关系数,协方差,等等)
  • 两个图可以用于不同的文件或信道之间进行比较。
  • 简单的项目管理,包括实验设计,组织超过30内置的模板和文档测试。
  • 用户自定义重复实验的项目和测试模板。
  • 具有将用户定义的非线性传感器行为。

VibraQuest Pro添加:

  • 脉冲锤试验数据采集。
  • 极地,博德的奈奎斯特,轨道和瀑布图。
  • 互功率谱,相干和冲击响应信号的分析。
  • 其他窗口功能(海明,布莱克曼 – 哈里斯,确切的布莱克曼,布莱克曼,4项的布莱克曼,7长期布莱克曼,力量,和指数)。
  • 1至1/24倍频,倍频程分析,线性,A,B,C加权。
  • 谐波和边游标。
  • 多达八个图可用于不同的文件或信道之间进行比较。
  • 数字滤波。
  • 多用户管理。
  • 数据导入和导出,包括ME’scope的建模和模态分析。
  • 数据报告。

对于更先进的分析,一个选择的五个模块可以被添加到VibraQuest临。

感应电机故障诊断 旋转机械 数据流 瞬态分析 阶次分析

异步电机故障诊断
异步电动机主要用于电驱动系统。电动机电流特征分析(MCSA)是一个非常有用的分析和状态监测技术的异步电动机的健康。与感应电机故障诊断VibraQuest,你可以执行故障诊断问题,如转子断条,转,转,由于绝缘击穿短路,单相或亏损的一相,三相不平衡频率计算,无论是静态的和动态的偏心率,和轴承缺陷。,MCSA可以发现这些问题在早期阶段,并避免由此产生的损失和灾难性故障的电机。
MCSA是最广泛使用的技术分析和监测感应电机的健康。在感应电机诊断模块为VibraQuest提供五种类型的感应电动机的缺陷:转子断条,定子短的频率,静态偏心频率,动态偏心频率和机械影响频率。的故障与一个detaied的描述,以及一个图形化的翻译。由于感应电动机上的负荷的复杂性,分析是不经常容易和缺陷的严重程度是难以确定。此模块还提供了先进的信号处理工具,如解调和倒谱分析用于检测故障。使用的计算模板,你可以选择的故障,并显示故障频率的光谱。数据可以查看和导出各种格式。该软件还允许你比较电机的电流与振动光谱。

特点

  • 自动机故障频发的身份证明文件和频谱映射
  • 选择轴承,齿轮箱,风机,皮带,水泵,和用户定义的频率
  • 可用的变速箱类型:两元,四元,行星齿轮箱(行星,星,太阳能配置)
  • 包络功能的滚动体和变速箱的故障检测
  • 变速箱的倒谱的功能分析
  • 超高分辨率可达10万线FFT
  • 画报解释选择的频率
优点

  • 内置的模板计算各种来源引起的故障频率
  • 本地故障诊断中的滚动元件轴承,齿轮箱,和涡轮机叶片很棒工具
  • 操作机器没有关闭他们的洞察
  • 所有四种类型,针对任何特定轴承的轴承故障:BPFO,BPFI,BFF,和FTF设计
  • 一台机器的振动签名的鉴定

包络分析
气隙偏心,转子断条,轴承损坏,并随时间变化的负载引起的电流频谱的边带。包络分析是一个非常有用的工具来检测这些特征频率。在VibraQuest包络分析功能的基础上创新性改进的Hilbert变换方法。这种改进的解调方法的高频成分的衰减的影响,使得更容易被识别的包络。
倒谱分析,
倒谱识别和区分在当前的频谱谐波家庭liftering的功率谱的谐振峰是一个有用的工具。的自相关函数相比,倒谱可以检测到较低级别的谐波。



旋转机械
旋转机械为VibraQuest模块提供了强大的工具,用于分析在旋转/往复机械的故障诊断。该模块包括一个庞大的数据库,各大厂商超过25000轴承,轴承故障的计算。与齿轮箱,皮带驱动器,水泵,风扇,和其它用户定义的机械部件的故障频率,可以计算并显示出来。您也可以适用于多种先进的信号处理技术,用于分析和诊断。
旋转机械振动信号,这取决于所涉及的机制。分析的目的是确定的强迫频率,以便根源是可以解决的,可以采取纠正措施。旋转机械模块对VibraQuest的内置模板的各种机制与典型的机械故障频率计算。

特点

  • 自动机故障频发的身份证明文件和频谱映射
  • 选择轴承,齿轮箱,风机,皮带,水泵,和用户定义的频率
  • 可用的变速箱类型:两元,四元,行星齿轮箱(行星,星,太阳能配置)
  • 包络功能的滚动体和变速箱的故障检测
  • 变速箱的倒谱的功能分析
  • 超高分辨率可达10万线FFT
  • 画报解释选择的频率
优点

  • 内置的模板计算各种来源引起的故障频率
  • 本地故障诊断中的滚动元件轴承,齿轮箱,和涡轮机叶片很棒工具
  • 操作机器没有关闭他们的洞察
  • 所有四种类型,针对任何特定轴承的轴承故障:BPFO,BPFI,BFF,和FTF设计
  • 一台机器的振动签名的鉴定

故障频率
对于滚动元件轴承,滚动元件时,取得一个本地故障上的内圈或外圈,或滚动元件上的故障撞击内圈或外圈,一个紧凑产生。轴承的频率可以削弱BPFO(通过频率外圈球),BPFI(球通过频率内圈),BFF(球故障频率),FTF(基本的列车班次)。使用旋转机械模块,滚动轴承频率指定从数据库加载项。其他可用的的频率类别包括变速箱频率,主带频率,带共振频率,链传动频率,风扇叶片通过/泵叶片通过频率。断裂的频率可以被映射上的振动频谱包络分析变速箱和滚动元件故障产生幅度调制,这将导致在频谱的边带。幅度解调包络分析是一种有用的工具。在VibraQuest包络分析功能的基础上创新性改进的Hilbert变换方法。这种改进的解调方法,从高频成分衰减的影响,并使得包络频率更容易被识别。倒谱,倒谱分析是一个字谜频谱,傅立叶逆变换的自然对数的频谱。倒谱分析是一种有用的工具,识别和区分在通过liftering的谐振峰的功率谱的齿轮箱和轴承信号的谐波家庭。的自相关函数相比,倒谱可以检测到较低级别的谐波。







数据流
,重要的是,很长一段时间来收集数据。数据流模块for VibraQuest允许您捕获,查看和存储持续时间长和高速多通道数据采集同时进行。您还可以使用回放面板,所有的分析功能和参数,可用于稳态数据分析后的数据进行分析。
有时,我们需要相当长的一段时间内收集数据之前,我们可以看到短暂的现象。长时间的数据采集也很重要,汽车检测,机械故障诊断和分析。所有的信号都必须在高速连续采样捕获所有的事件与测试目标。为了确保数据的保真度,它是必要的,以显示某种格式的数据,流媒体和保存。数据流模块可以采集数据,与速度5 mega-samples/second。您可以查看多路实时波形或光谱。所采集的数据进行分析后使用流播放功能,其中包括时域波形,幅值谱,频率响应函数,连贯性,轨道,和Bode图。你可以通过快速的数据使用快进/后退按钮,类似上发现一台录音机,或者干脆拖着铅游标。所述数据段是 ​​用户可选择的,因为是在FFT计算的块大小。所有的时间和频率域功能,可对数据进行分析。数据可以导出成通用的ASCII格式和ME’scope数据格式。

特点和优点

  • 高速多通道数据流传输到硬盘
  • 无间隙的数据为今后的深入分析,记录长记录
  • 磁盘卷和最长录音时间指示
  • 开启/关闭显示器,同时记录
  • 缓冲驱动器的选择
  • 播放任何无间隙的数据
  • 显示长度的控制和数据块的大小
  • 播放按钮包括:开始,快退,最后一个块,一个块,快进,快进到最后。
  • 用户可以拖动光标到任何位置的数据段分析
  • 方便的工具来查看数据的总体特征
  • 独特的播放功能可实现灵活的数据视图
  • 报告生成简便





瞬态分析
,信号可能是不稳定的。暂态分析模块为VibraQuest提供了强大的工具来使用联合时频和小波变换的瞬态信号分析功能。我们凭借先进的分析算法,可以查看电源分配一个随时间变化的信号使用不同的方法,提取瞬态特性,进行快速的随时间变化的过滤,减少随机噪声。
快速傅立叶变换(FFT)是使用最广泛现今使用的信号处理方法。然而,FFT有一些缺点。傅里叶变换首先,给出了一个在整个时间间隔的时间信号的平均频谱。甲基于FFT的频谱不能检测的瞬时频率的变化,也显示的频率分量是如何随时间的演变。一个满意的频率分辨率需要一个漫长的信号。最后在很短的时间快速频率变化的瞬态信号,例如,发动机碰撞。对于这样的信号,FFT谱是无法捕捉的瞬态特性,频率分辨率低。此外,如果时间信号的基波频率的增加/减少,此频率分量中的FFT谱的带宽变得比其实际的带宽宽得多。的频率或振幅的变化的速度就越快,带宽越宽。期间的旋转机器的起动或关闭的测试,带宽的基本频率和所有的谐波变宽,这使得所有的谐波在频域重叠。因此,FFT频谱不再能够区分不同的来源所造成的振动。采用了先进的信号处理技术,如联合时频和小波变换,就可以克服上面提到的FFT的限制。

特点

  • 的Gabor分析
  • 短时傅里叶变换
  • 随时间变化的过滤器
  • 顺序控制平滑的Gabor spectragram
  • 再分配的STFT提高了分辨率的spectragram
  • 分析信号Wigner-Ville分布交叉项的干扰,降低
  • 小波尺度图分析法
  • 平均瞬时频率
  • 基于小波变换的降噪
  • 报告生成简便
优点

  • 显示了如何的频率成分联合时频spectragram的发展随着时间的推移
  • 随时间变化的过滤器,可以过滤元件的频率变化
  • 短时信号特征
  • 瞬态特征检测:随时间变化的谐波,山峰,不连续
  • 时间信号重建时频分析的FFT方法相比,具有更好的SNR


澄清的频率的模式改变
施加到一个信号的瞬态分析模块的一个主要好处是发现的频率的变化,这往往澄清的性质的信号的图案。一旦你确定了一个模式,你可以分析和分类 ​​模式。在右边的图显示了Gabor谱图,从油膜轴承设备的启动和关闭测试过程中所获得的信号。的水平轴和垂直轴是时间和频率,分别 不同的颜色代表的权力分配。相关的频率的运行速度(1X)以及谐波被清楚地看到。当运行速度符合所述轴的第一谐振频率,能量达到最大点。油膜涡动和鞭状也清楚地示出,正如上文所述的时变滤波器的瞬态信号的不同的频率内容可能会重叠在频域中。可以使用不同的时间频率分量的时间-频率分析,执行随时间变化的滤波和重建这些组件以供进一步分析。下图显示的程序,一台机器启动的信号。的运行速度和谐波,和与弯曲振动的共振频率的相关的频率上的时间-频率的色彩映射,是清晰可辨的。三个时间频率分量可以分开使用三个掩模矩阵。减少随机噪声是令人惊讶的。然后,三个组件都可以重建到时间域。





阶次分析
阶次分析是专为旋转或往复运动的机械谐波分析的格式。阶次分析模块为VibraQuest提供功能强大的工具,用于旋转机械故障诊断。我们凭借先进的分析算法,您可以执行RPM计算,测量转速或频率方面的权力分配,提取的任何命令组成部分,任何阶分量的幅度和相位的测量,并研究在不同的演示文稿格式的信号。
通用机械在旋转/往复机械的现象相关的轴的转速。在常规的频率分析中,被采样的信号与固定的时间间隔中的实例。然而,的旋转机器的运行速度通常是不恒定的。负荷变化条件下的机器运行速度的波动是常见的。有时,重要的是要检查的启动或关断条件。在这些情况下,在以往的频率分析产生显着的光谱拖尾或泄漏,这使得难以检测与各种机制相关的缺陷。随着转速表,一个信号可以被取样与固定角度的间隔,从而避免了上面提到的问题。我们的阶次分析模块提供了状态的最先进的基于Gabor展开的阶次分析方法,以及重采样方法或在线订单跟踪。

特点

  • 在线订单跟踪和频谱图
  • 数字和模拟转速计处理
  • 设计成分离的RPM的同步和非同步的组件
  • 自动顺序选择工具来提取最重要的订单
  • 实时数据重采样和高阶谱
  • 无测速机的订单提取
  • 瀑布,彩色地图,轨道中心线,波德图,极坐标图
  • 慢摇补偿
  • 快速和容易生成报告
优点

  • 准确的RPM估计导致强大的高阶谱的计算和阶次提取
  • 有用的工具,以揭示临界转速,共振,油膜涡动/鞭,不稳定,负荷波动的影响
  • 振幅和相位的工业转子的平衡和基础诊断的第一笔订单
  • 为了互动分离
  • 功能多样,丰富多彩的数据演示可以更好地解释数据
  • RPM /时间/频率的测量配电

在线订单分析和数据采集
数据采集(DAQ)系统可以测量数字/模拟转速表,ICP传感器,感应探头和所有标准的工业传感器信号。DAQ设备具有高动态范围(110 /118分贝)和高带宽(二百〇四分之一百〇二千赫)。在线订购分析提供了完整的功能,显示的顺序频谱,频谱图,瀑布,轨道,并波特图。Tachometerless的阶次分析测试环境,转速表是不可用的Gabor分析为基础的订单跟踪可以计算旋转速度信息进行一些交互操作的频谱图。的慢摇赔偿的慢摇矢量可以自动提取从低速信号的慢摇补偿。函数的阶次分析模块可让您执行下列加权平均的频谱模式:RMS,矢量,与峰值保持。此模块还提供订单功率谱,量级和阶相显示,您可以选择以下格式的彩色图,瀑布图:频率RPM,频率,时间,订单RPM。阶次分析模块还可以显示轨道,中心线,波特,和极坐标图。

数据采集​​软件
稳态模式 上线的时间波形,光谱,平均,与分配的频率上限,光谱线,及块数
Hammer测试模式 在线分析仪的双重打击排斥反应,触发设置,预触发采样和力/指数窗
瞬态测试模式 在线订单跟踪与分配的开始RPM,最终RPM,RPM增量步
分析功能
时域分析 时间波形,加窗(汉宁窗,平顶,汉明,布莱克曼,布莱克曼 – 哈里斯,确切的布莱克曼,4项B – 哈里斯,7项B – 哈里斯,力,指数)
频域分析 振幅谱,功率谱,谱密度,频率响应函数,脉冲响应函数,连贯性,互谱,平均(RMS /矢量/峰值),线性和指数加权,线性/对数/ dB调整
光标模式 主要光标,光标二次谐波光标,光标边,真正的高峰;
统计分析 平均值,RMS,标准差,方差,峰度,中位数,众,偏态系数,协方差,相关,MSE
资料介绍 1/2/4/8窗口分析,波特,奈奎斯特,轨迹图,瀑布和极坐标图
声学分析 倍频程分析,分数倍频程分析,频率加权(线性/ A / B / C计权),平均(线性/指数/平等的信心/峰值),声级计
数字滤波器的设计 古典滤波器(北海/切比雪夫/逆切比雪夫/椭圆/ Kaiser窗/多尔夫 – 切比雪夫窗/等波纹FIR),窄带滤波器,陷波/峰值滤波器,梳状滤波器
附加模块
感应电机故障诊断 自动识别感应电机故障的频率和频谱地图上的线圈短路,三相不平衡,单相,转子断条,气隙偏心,轴承损坏的选择
旋转机械 计算故障频率,轴承,齿轮箱,风机,皮带,水泵,和用户定义的频率;数据库超过25000轴承的主要制造商,包络分析,倒频谱分析的内置模板
数据流 高速多通道数据流传输到硬盘播放功能包括:开始,快退,最后一个块,块,快进,快进到最后;吞吐速率:5 mega-samples/second
瞬态分析 的Gabor分析,短时傅立叶变换,并重新分配STFT分析信号Wigner-Ville分布交叉项的干扰,降低小波尺度谱分析;时变滤波器
阶次分析 在线订单跟踪;瀑布,彩色地图,轨道中心线,波德图,极坐标图;慢摇补偿
平衡 影响系数法,对run方法,微调平衡法,平面和双平面平衡;互动一步一步的操作,在屏幕上保持机床数据和平衡的历史,慢辊补偿
系统管理
项目管理 每个项目仅设计为一种测试,可以重复使用,以简化操作,确保一致性和相同的时间。超过30中所提供的内置的测试模板。
报告 到Microsoft Word,Excel或HTML格式的自定义报告
用户管理 管理员可以管理多个用户有单独的测试和报告
传感器和单位 常见的传感器和单位。用户可以添加/编辑传感器类型,敏感性和单位。非线性灵敏度曲线可以被定义为多项式曲线拟合的常规。公制和英制单位。
输出格式 ASCII,MEscope
